¿Está planeando un cobertizo de almacenamiento o un taller en el patio y no sabe qué espera ver su departamento de construcción? Descargue gratis nuestra muestra de planos para permiso. Es un juego real que preparamos para un proyecto anterior, con los datos del cliente eliminados, para que vea cómo se organizan las hojas y qué suelen pedir los revisores de planos.
Qué incluye la muestra gratis
El PDF tiene cuatro hojas tomadas de un juego real de planos para permiso que dibujamos para un cliente, más una página sobre cómo pedir su propio juego:

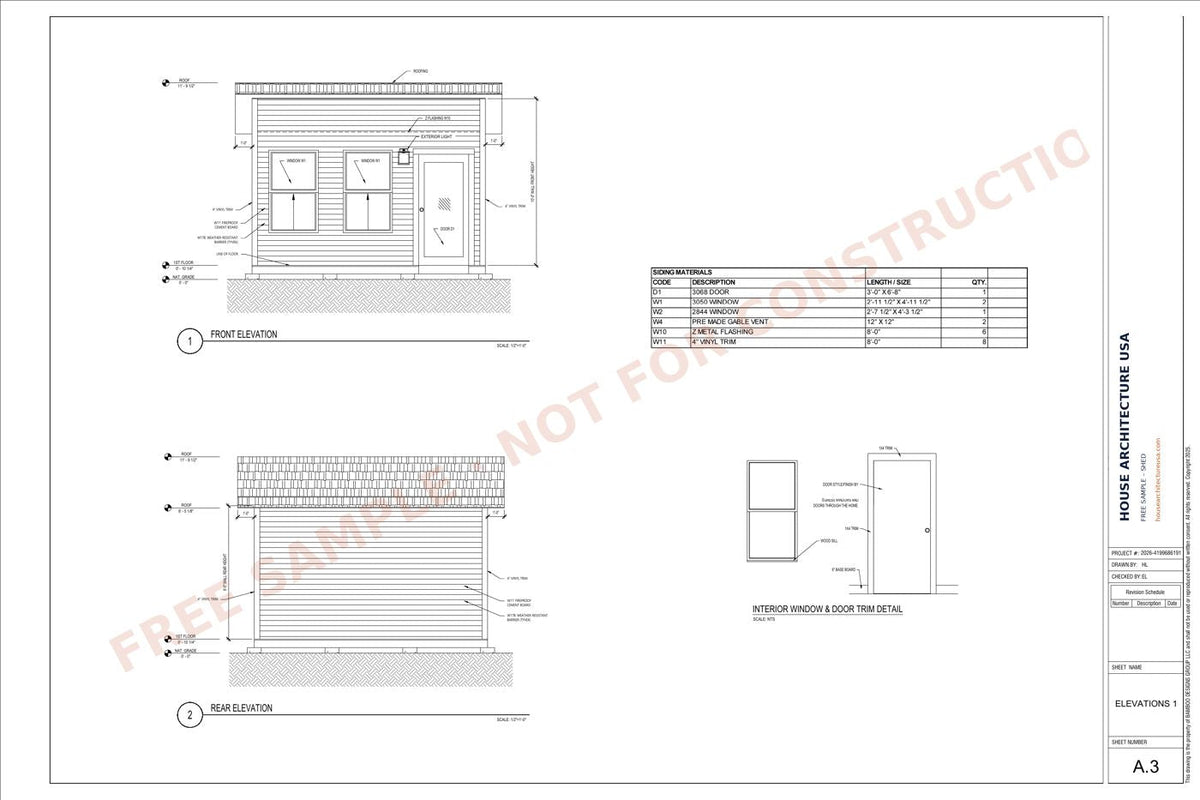

- Elevaciones frontal y posterior del cobertizo
- Elevaciones laterales
- Planos de estructura del piso y del techo
- Elevaciones de estructura de los muros
Se eliminaron los nombres, las direcciones y los datos de la parcela, y cada hoja está marcada "Free sample – not for construction". Los planos están en inglés, como los pide su departamento de construcción. No incluye los cálculos estructurales, las notas generales ni el resto de las hojas. Este archivo es solo de referencia: muestra el nivel de detalle que espera un revisor, pero no se puede presentar para un permiso.
Recibir la muestra en PDF por email
Qué revisará su departamento de construcción
- Tamaño: muchas ciudades eximen cobertizos pequeños (a menudo menos de 120 o 200 pies cuadrados); los más grandes necesitan permiso
- Distancia a la casa y a los linderos
- Anclaje contra levantamiento por viento
- Tamaño de vigas del techo o cerchas para la carga de nieve
- Instalación eléctrica, si piensa llevar corriente
Cómo usar esta muestra
- Compárela con la lista de requisitos de permisos de su ciudad o condado.
- Úsela para hacer un boceto de su propio proyecto y reunir la información que necesita.
- Compártala con su contratista para que todos estén de acuerdo con el alcance.
Importante: esta muestra es solo de referencia. No tiene sello y se dibujó para otra dirección, otro código y otras cargas. No la presente para su permiso.
Consejos antes de empezar
- Revise el tamaño máximo de cobertizo exento de permiso en su ciudad antes de diseñar.
- Decida primero el tipo de cimentación; cambia los planos.
- Mantenga la altura por debajo del límite para construcciones accesorias.
Cuándo necesita planos a medida
La mayoría de las ciudades piden planos hechos para su dirección, su tamaño y su código local, y algunas también exigen el sello de un ingeniero profesional (PE). Preparamos planos para permisos en los 50 estados y enviamos una cotización fija en 24 horas. El sello PE está disponible a través de nuestros ingenieros asociados, y las revisiones por comentarios del revisor están incluidas.
